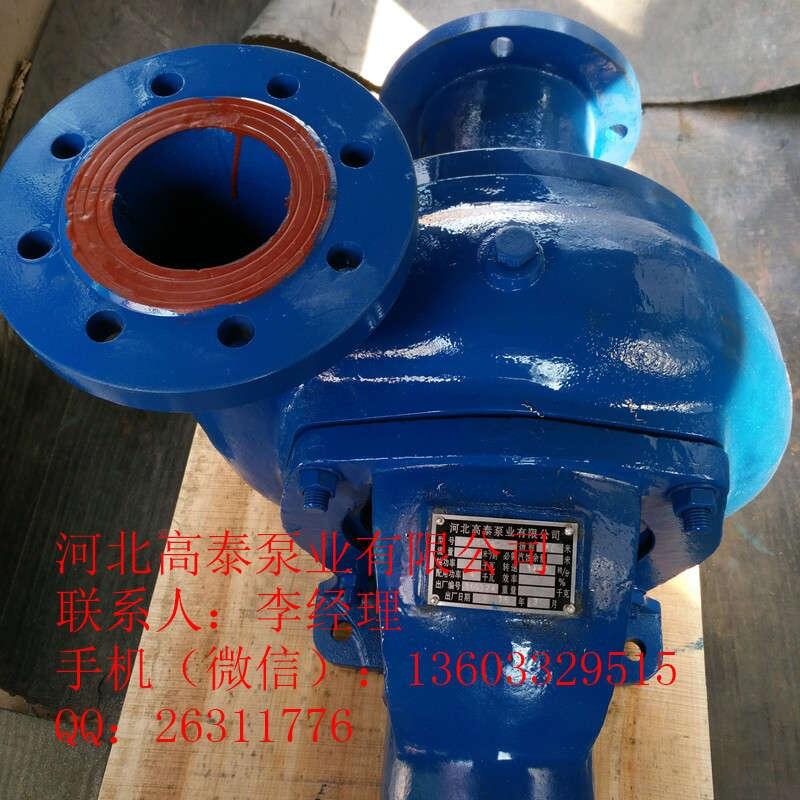

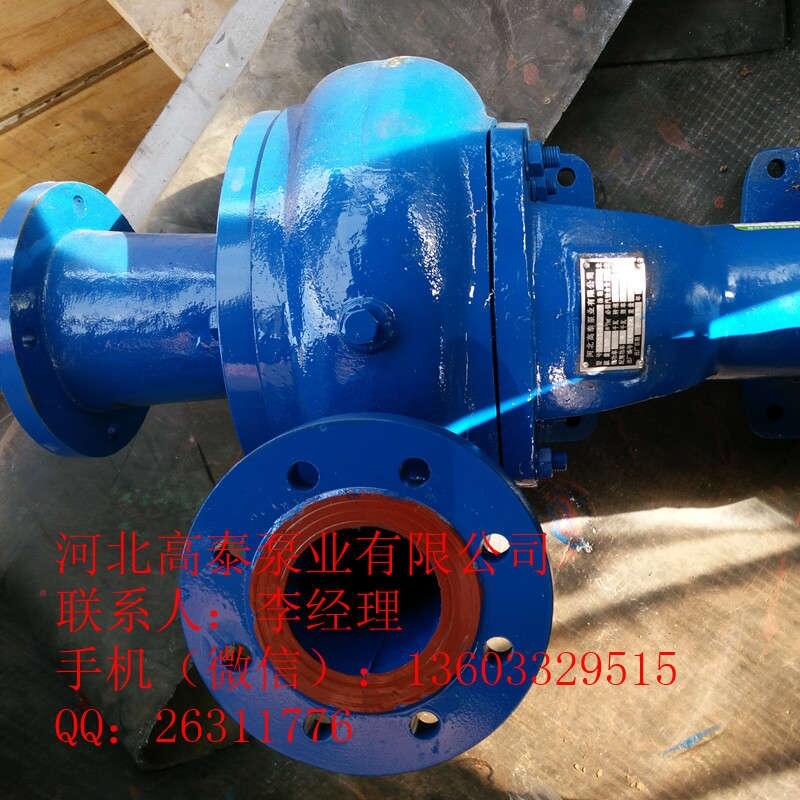

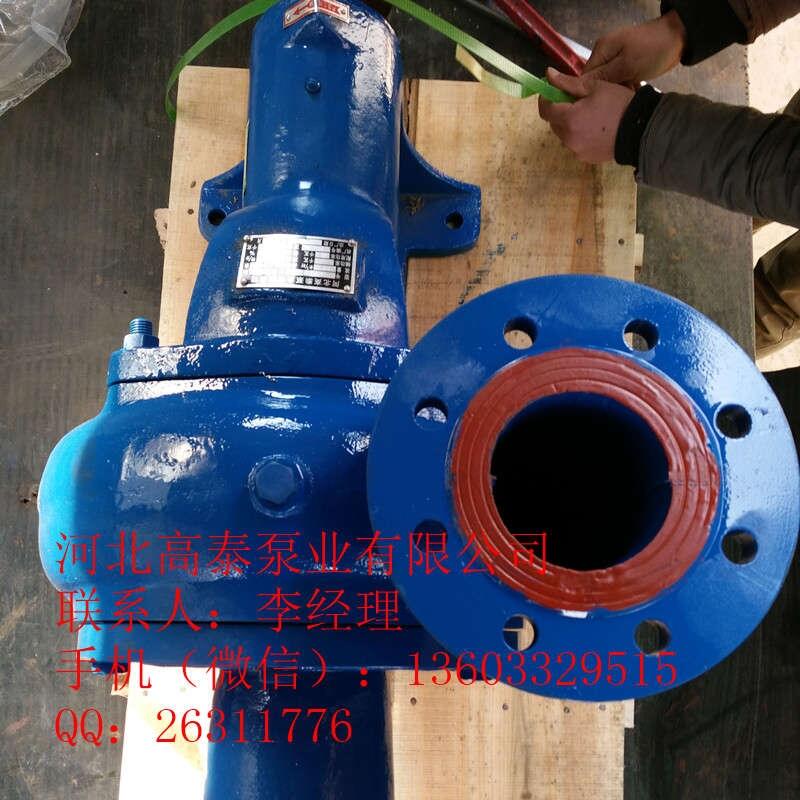

125SS-21膠球輸送泵 SS無障礙離心泵

一、用途：
    膠球清洗裝置是汽輪發電機組在運行中對凝汽器冷卻管進行有效清洗的 佳設備。該裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。是提高電廠經濟性，保障凝汽器安全運行不可缺少的設備
二、優點：
    1、結構設計新穎合理
    2、操作方便
    3、膠球回收率高（≥96%）。
    4、二次濾網過濾能力強。（有臥式或立式，手動或電動型式）。
三、工作原理：
    選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點(約1-2mm)，且濕態比重和水相近。將膠球投入裝球室內，數量為凝汽器進水室銅管數的10%左右。然后啟動膠球泵,打開系統兩端球閥, 膠球就在此循環水進口壓力略高一些的水流帶動下, 進入凝汽器水室.因膠球是一個多微孔柔軟的彈性體,在循環水進口壓力差的作用下,被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球隨循環水經出水管進入收球網,在收球網板的阻攔下,把膠球分離出來,由膠球泵抽出重新回到裝球室,如此循環往復對凝汽器冷卻管實現連續自動清洗。
四、膠球清洗裝置的組成部分：
    1、二次濾網   2、收球網   3、裝球室   4、膠球泵  5、分匯器   6、控制柜   7、閥門和管路。

五、主要部件規格型號及選型表：
   １、收球網
收球網是膠球清洗系統的關鍵設備，它的功能是把膠球從冷卻水中分離出來，且保證不漏球、不卡球。收球網安裝在冷卻水出口管段上，從凝汽器流出夾帶膠球的水經過收球網時，球被回收并由引出管從收球網中引出。收球網的柵格網板可以轉動，在膠球循環運動時網板置于“收球”位置，在不投運膠球清洗時網板置于“反沖洗”位置，此時網板上的雜物被水沖走，同時又減少網板的水阻。網板的運轉定位由電動執行機構保證（小型收球網為手動操作）。
   （1）XSD型收球網

（2）XSF型收球網

2、二次濾網： 
當冷卻水夾雜著雜物通過系統時，雜物被小孔濾網阻擋在濾網迎水面，冷卻水通過小孔被凈化后進入凝汽器，由濾網中的反沖洗裝置及排污閥聯動進行反沖洗，水流反向流動，卡在進水面上的雜物被水流反沖脫離網孔由排污閥引出。只要凈化濾網不停地工作，冷卻水進入凝‘汽器就始終是清潔的，濾網的阻力也不會增加。
二次濾網型號
WED型二次濾網   FED型二次濾網(下進上出型)   XGD型二次濾網（臥式）

WED型二次濾網
該產品系列為帶蝶閥的外旋式二次濾網，冷卻水從網芯外部流向內部，利用蝶閥的導向，造成冷卻水在二次濾網的外圍產生旋轉流動，將水中雜物從網芯上沖下并從排污管排出。

FED型二次濾網
FED型二次濾網外形尺寸小，操作靈活，根據不同的用途，可改變?yōu)V網孔的大小，自行反沖洗使超出規定的固體雜物從水流中分離出來，反沖洗效果好，可以迅速排出分離出來的雜物，局部網孔反沖洗對整體流動干擾小，保證供水穩定，由時間差和差壓儀表自動控制反沖洗操作，及時排除分離的雜物。
